市(shi)(shi)政行業(ye)和有地(di)下(xia)管(guan)網的(de)(de)其它行業(ye)需砌(qi)筑檢(jian)(jian)查(cha)井(jing)、方溝等地(di)下(xia)基礎設(she)施,傳統(tong)的(de)(de)做法是用粘(zhan)土(tu)磚砌(qi)或粘(zhan)土(tu)磚、混凝土(tu)混合兩類。在當前構建(jian)(jian)(jian)“節約型(xing)(xing)、環(huan)保(bao)型(xing)(xing)”社(she)會(hui)的(de)(de)形(xing)勢下(xia),建(jian)(jian)(jian)設(she)部規定(ding)自2003年(nian)7月1日(ri)起,實心粘(zhan)土(tu)磚不得用于(yu)(yu)大中城市(shi)(shi)的(de)(de)新建(jian)(jian)(jian)工(gong)程(cheng)(cheng)。國務院要(yao)求(qiu)所有城市(shi)(shi)從2010年(nian)起**禁止使用實心粘(zhan)土(tu)磚。南京市(shi)(shi)建(jian)(jian)(jian)委、市(shi)(shi)政公用局于(yu)(yu)2006年(nian)頒發了212號(hao)文件關于(yu)(yu)在市(shi)(shi)政道路工(gong)程(cheng)(cheng)建(jian)(jian)(jian)設(she)中逐步淘(tao)汰磚砌(qi)體檢(jian)(jian)查(cha)井(jing)的(de)(de)通知,要(yao)求(qiu)各建(jian)(jian)(jian)設(she)、設(she)計(ji)、施工(gong)單(dan)位積極推廣使用整體穩固性好(hao)、強度高、閉水(shui)性理想的(de)(de)現澆式鋼筋(jin)混凝土(tu)檢(jian)(jian)查(cha)井(jing)、預(yu)制裝配式鋼筋(jin)混凝土(tu)檢(jian)(jian)查(cha)井(jing)、混凝土(tu)模塊磚式檢(jian)(jian)查(cha)井(jing)。環(huan)保(bao)節能(neng)型(xing)(xing)新材料(liao)推廣運(yun)用,符(fu)合***產業(ye)政策,是可持續友好(hao)型(xing)(xing)社(she)會(hui)發展的(de)(de)需要(yao)。
一、新材料檢查井(jing)的特點
(一(yi))檢查井三種新材料(liao)的比(bi)較(jiao)
新(xin)材料(liao)檢查(cha)井(jing)(jing)(jing)主要(yao)分為(wei)現澆鋼(gang)筋(jin)(jin)混(hun)凝(ning)(ning)土(tu)式、預(yu)(yu)制(zhi)(zhi)(zhi)(zhi)裝配(pei)式鋼(gang)筋(jin)(jin)混(hun)凝(ning)(ning)土(tu)式、混(hun)凝(ning)(ning)土(tu)模塊磚(zhuan)式。現澆鋼(gang)筋(jin)(jin)混(hun)凝(ning)(ning)土(tu)檢查(cha)井(jing)(jing)(jing)強度(du)為(wei)C25鋼(gang)筋(jin)(jin)混(hun)凝(ning)(ning)土(tu),其施(shi)工(gong)(gong)(gong)工(gong)(gong)(gong)期長,難度(du)較(jiao)大(da)(da),工(gong)(gong)(gong)藝復雜(za),深井(jing)(jing)(jing)作業(ye)風險大(da)(da)。裝配(pei)式檢查(cha)井(jing)(jing)(jing)強度(du)為(wei)C25鋼(gang)筋(jin)(jin)混(hun)凝(ning)(ning)土(tu),這種井(jing)(jing)(jing)整體(ti)性(xing)好(hao)(hao)(hao),現場需要(yao)的(de)(de)(de)混(hun)凝(ning)(ning)土(tu)作業(ye)少。但其底(di)板要(yao)預(yu)(yu)制(zhi)(zhi)(zhi)(zhi)而且要(yao)在管道未(wei)鋪(pu)設前安裝,精(jing)度(du)要(yao)求(qiu)高,不能有誤差(cha),否(fou)則上層的(de)(de)(de)預(yu)(yu)制(zhi)(zhi)(zhi)(zhi)井(jing)(jing)(jing)筒就(jiu)無法與(yu)下層的(de)(de)(de)底(di)板咬合(he)的(de)(de)(de)緊(jin)密。另外,裝配(pei)式檢查(cha)井(jing)(jing)(jing)的(de)(de)(de)井(jing)(jing)(jing)孔和孔徑大(da)(da)小也(ye)需要(yao)預(yu)(yu)留,中線位(wei)移(yi)要(yao)控(kong)制(zhi)(zhi)(zhi)(zhi)好(hao)(hao)(hao)。管道與(yu)預(yu)(yu)留井(jing)(jing)(jing)孔之間的(de)(de)(de)空隙,在施(shi)工(gong)(gong)(gong)現場不易控(kong)制(zhi)(zhi)(zhi)(zhi),處理(li)不好(hao)(hao)(hao)會出現滲水(shui)的(de)(de)(de)情況。混(hun)凝(ning)(ning)土(tu)模塊磚(zhuan)式檢查(cha)井(jing)(jing)(jing)砌筑(zhu)施(shi)工(gong)(gong)(gong)工(gong)(gong)(gong)藝簡單方便(bian)、靈活快速,具有混(hun)凝(ning)(ning)土(tu)結構良好(hao)(hao)(hao)的(de)(de)(de)承壓、抗剪、造價(jia)低、耐腐蝕等特(te)點,相比之下,混(hun)凝(ning)(ning)土(tu)模塊磚(zhuan)是實心粘土(tu)磚(zhuan)更(geng)新(xin)更(geng)方便(bian)的(de)(de)(de)代換材料(liao)。
(二)混(hun)凝土模塊磚式檢(jian)查井的特點

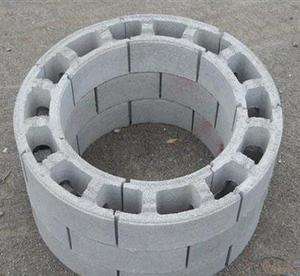

混(hun)凝土模塊磚(zhuan)由(you)砂、石、水泥、粉煤灰等(deng)原材料按照一定配(pei)比經(jing)高頻振(zhen)搗,垂直擠壓成(cheng)型(xing),屬于產品。混(hun)凝土模塊磚(zhuan)式檢查(cha)井(jing)(jing)(jing)改變了傳統的磚(zhuan)砌(qi)檢查(cha)井(jing)(jing)(jing)、現(xian)澆(jiao)井(jing)(jing)(jing)施工(gong)進度緩慢、工(gong)藝笨拙、強度高、易結(jie)構(gou)沉降等(deng)缺點,有效預防(fang)井(jing)(jing)(jing)體(ti)移位下陷,解(jie)決道路(lu)檢查(cha)井(jing)(jing)(jing)上(shang)通病,砌(qi)筑時形成(cheng)鏈(lian)鎖,保證(zheng)了砌(qi)體(ti)結(jie)構(gou)的整體(ti)性(xing)和穩定性(xing)。
1.模(mo)塊(kuai)化。應用(yong)(yong)(yong)于圓形(xing)(xing)檢查井(jing)的弧(hu)形(xing)(xing)模(mo)塊(kuai)的基(ji)本尺(chi)寸(cun)(cun)是將各(ge)類井(jing)型進行整體切割(ge),利用(yong)(yong)(yong)周長與直徑(jing)的關(guan)系形(xing)(xing)成(cheng)單元(yuan)塊(kuai)尺(chi)寸(cun)(cun)規(gui)格,用(yong)(yong)(yong)少數幾(ji)種形(xing)(xing)式的模(mo)塊(kuai)磚(zhuan),即可滿(man)足各(ge)類井(jing)型的應用(yong)(yong)(yong)需要,形(xing)(xing)成(cheng)系列化尺(chi)寸(cun)(cun)模(mo)塊(kuai)。
2.鏈鎖。模塊磚(zhuan)的(de)(de)上(shang)下左右四面設(she)有凹(ao)凸槽結構,組(zu)成(cheng)砌(qi)筑后形成(cheng)鏈鎖。使(shi)井(jing)壁(bi)墻體各(ge)個方向的(de)(de)抗剪力遠遠優于平摩擦砌(qi)體的(de)(de)機構形式。
3.芯(xin)注孔(kong)(kong)。模塊磚為中空結構(gou),組合砌筑后形式(shi)縱向孔(kong)(kong)孔(kong)(kong)相(xiang)貫,橫向孔(kong)(kong)孔(kong)(kong)相(xiang)通的網(wang)(wang)狀孔(kong)(kong),芯(xin)注后形式(shi)現(xian)澆混泥土網(wang)(wang)狀結構(gou),起(qi)到(dao)補(bu)強和閉水(shui)作用。
4.強度等(deng)級。強度等(deng)級分為:MU15、MU20、MU25、MU30,根據具體使用條件由(you)設計確定。
二(er)、施工(gong)
(一)施工工藝(yi)
準備工(gong)作一混(hun)凝土(tu)墊層—井室砌(qi)筑(zhu)槽一踏(ta)步安(an)裝一蓋板安(an)裝—井筒砌(qi)筑(zhu)—抹面勾縫—井圈(quan)及井蓋安(an)裝。
(二)工具(ju)準備(bei)
直(zhi)徑3cm插入式震動(dong)器(qi);勻(yun)石切割機;緊錮器(qi);瓦工工具。
(三)材料(liao)準(zhun)備
1.選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)配套混(hun)凝土(tu)模(mo)(mo)塊(kuai)(kuai)(kuai)磚(zhuan)。根據(ju)檢(jian)(jian)查并強度要求、接入(ru)井(jing)(jing)(jing)的雨(yu)污水(shui)管(guan)(guan)徑(jing)Do大小(xiao)選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)合適的檢(jian)(jian)查井(jing)(jing)(jing)型(xing)及配套模(mo)(mo)塊(kuai)(kuai)(kuai)。選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)原(yuan)則(ze):管(guan)(guan)道直(zhi)徑(jing)Do300≤Do≤Do1500時選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)矩型(xing)、圓(yuan)形(xing)檢(jian)(jian)查井(jing)(jing)(jing)。當(dang)(dang)雨(yu)污管(guan)(guan)徑(jing)Do≤400mm選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)?700或?800圓(yuan)型(xing)混(hun)凝土(tu)模(mo)(mo)塊(kuai)(kuai)(kuai)磚(zhuan)檢(jian)(jian)查井(jing)(jing)(jing);當(dang)(dang)雨(yu)污管(guan)(guan)徑(jing)Do≤800mm選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)直(zhi)徑(jing)為(wei)?900~?1500圓(yuan)型(xing)混(hun)凝土(tu)模(mo)(mo)塊(kuai)(kuai)(kuai)檢(jian)(jian)查井(jing)(jing)(jing);當(dang)(dang)雨(yu)污管(guan)(guan)徑(jing)Do=900~2000mm選(xuan)(xuan)(xuan)擇(ze)(ze)(ze)(ze)矩型(xing)90°三通混(hun)凝土(tu)模(mo)(mo)塊(kuai)(kuai)(kuai)檢(jian)(jian)查井(jing)(jing)(jing)。混(hun)凝土(tu)模(mo)(mo)塊(kuai)(kuai)(kuai)要及時備(bei)料,模(mo)(mo)塊(kuai)(kuai)(kuai)進入(ru)施工現場**提供產品的合格證,標明廠(chang)家、模(mo)(mo)塊(kuai)(kuai)(kuai)的強度等(deng)級、型(xing)號、批次和日期等(deng)。
2.井壁(bi)墻體模塊(kuai)磚安裝前先做基(ji)(ji)(ji)礎墊層(ceng)(ceng)。基(ji)(ji)(ji)礎應(ying)該(gai)坐(zuo)落(luo)在土(tu)(tu)質(zhi)(zhi)良好的土(tu)(tu)層(ceng)(ceng)上,地基(ji)(ji)(ji)承(cheng)載力特征值不得小于100kPa,根(gen)據(ju)地質(zhi)(zhi)報告,該(gai)工程雨(yu)污(wu)管道坐(zuo)落(luo)于淤泥質(zhi)(zhi)粉質(zhi)(zhi)粘(zhan)土(tu)(tu)層(ceng)(ceng),該(gai)層(ceng)(ceng)地基(ji)(ji)(ji)容許承(cheng)載力為75kPa,故先需對地基(ji)(ji)(ji)進行處理,處理方法:采用30cm塊(kuai)石(shi)+C15混(hun)凝土(tu)(tu)注漿,然后再用C15素混(hun)凝土(tu)(tu)做墊層(ceng)(ceng)。接入支管超挖部(bu)分采用級配砂石(shi)或素混(hun)凝土(tu)(tu)基(ji)(ji)(ji)礎。
3.混凝土模塊磚檢查井砌筑時,砌筑砂漿(jiang)所(suo)用的(de)砂、水泥和外加劑等原材料(liao)**有質保書(shu)或(huo)復試報告(gao),材料(liao)的(de)報驗**經監理(li)認
可(ke)后方能(neng)使用。
(四)施工(gong)方(fang)法(fa)
1.放(fang)線(xian)。圓(yuan)(yuan)(yuan)形(xing)井以兩(liang)節(jie)管預留間距(ju)中心(xin)為圓(yuan)(yuan)(yuan)心(xin)畫圓(yuan)(yuan)(yuan),矩形(xing)井以兩(liang)節(jie)管預留問距(ju)中心(xin)按設計尺(chi)寸向四(si)邊放(fang)線(xian)。
2.砌筑。首(shou)層混凝土模塊(kuai)磚應(ying)按(an)設計圖紙要求(qiu)定(ding)位,根據(ju)檢查(cha)井(jing)(jing)尺寸(cun)正(zheng)確的擺放模塊(kuai)。圓(yuan)形井(jing)(jing)每(mei)(mei)層模塊(kuai)數量為(wei)直徑/100,即(ji)?1100圓(yuan)形檢查(cha)井(jing)(jing)采用1100弧型(xing)塊(kuai),每(mei)(mei)層為(wei)l1塊(kuai)。矩形井(jing)(jing)根據(ju)標準塊(kuai)、轉角塊(kuai)的尺寸(cun)來決定(ding)每(mei)(mei)層塊(kuai)砌塊(kuai)排放數量。
當(dang)連接接人(ren)管時,模(mo)塊(kuai)磚可用切(qie)割機切(qie)割,切(qie)割后的(de)連接縫應(ying)控制在10—15mm,座漿應(ying)密實,凹凸槽口銜接牢固,以便(bian)流(liu)人(ren)砂漿,防止滲漏(lou)。特別要注意,砌筑時采(cai)用專(zhuan)用工(gong)具施(shi)工(gong),確保砂漿飽滿,灰漿均勻,嚴(yan)禁使用斷裂、壁肋上有豎向裂縫的(de)模(mo)塊(kuai)砌筑。
當砌筑3~4層時,應備好(hao)模(mo)(mo)板,緊錮器將模(mo)(mo)塊(kuai)周(zhou)邊收緊,防止(zhi)模(mo)(mo)塊(kuai)移位。同時隨砌隨復核(he)井室尺寸。
3.灌(guan)(guan)(guan)(guan)孔。砼(tong)(tong)灌(guan)(guan)(guan)(guan)芯前應(ying)(ying)將雜物及落灰(hui)清理(li)干凈,墻(qiang)體作必要的(de)支撐加固(gu)。分(fen)次(ci)(ci)灌(guan)(guan)(guan)(guan)注(zhu)(zhu)時(shi)(shi),應(ying)(ying)灌(guan)(guan)(guan)(guan)至灌(guan)(guan)(guan)(guan)注(zhu)(zhu)上層砌(qi)塊的(de)2/3,剩下(xia)的(de)1/3灌(guan)(guan)(guan)(guan)注(zhu)(zhu)容量要等下(xia)次(ci)(ci)灌(guan)(guan)(guan)(guan)注(zhu)(zhu)施工時(shi)(shi)灌(guan)(guan)(guan)(guan)注(zhu)(zhu),砼(tong)(tong)灌(guan)(guan)(guan)(guan)芯分(fen)層(300~500mm)搗固(gu),但兩個灌(guan)(guan)(guan)(guan)層灌(guan)(guan)(guan)(guan)注(zhu)(zhu)間(jian)隔(ge)時(shi)(shi)間(jian)不得超過下(xia)層砼(tong)(tong)的(de)冷凝時(shi)(shi)間(jian)。芯澆灌(guan)(guan)(guan)(guan)連續(xu),確保砼(tong)(tong)連續(xu)性(xing)和(he)整體粘結性(xing)。灌(guan)(guan)(guan)(guan)注(zhu)(zhu)砼(tong)(tong)水(shui)泥,石子,砂(sha),水(shui),外加劑(ji)等應(ying)(ying)符合相(xiang)關(guan)標準,強(qiang)度等級為C25塌落度控制(zhi)在80~100mm即(ji)可。灌(guan)(guan)(guan)(guan)孔時(shi)(shi)砼(tong)(tong)灌(guan)(guan)(guan)(guan)注(zhu)(zhu)量應(ying)(ying)達到計算需用(yong)(yong)量,質(zhi)量檢查時(shi)(shi),用(yong)(yong)小錘敲擊砌(qi)體,應(ying)(ying)無異常無空洞,必要時(shi)(shi)應(ying)(ying)鑿開異常聲響處(chu)的(de)混凝土模(mo)塊磚,進行灌(guan)(guan)(guan)(guan)孔砼(tong)(tong)質(zhi)量檢查。
4.勾縫(feng)。井壁應(ying)(ying)進行勾縫(feng),隨(sui)砌(qi)隨(sui)勾縫(feng),勾縫(feng)采用(yong)1:2(防水(shui))水(shui)泥砂漿,在砌(qi)筑(zhu)檢查井時應(ying)(ying)同(tong)時安裝(zhuang)預留支(zhi)(zhi)管(guan),預留支(zhi)(zhi)管(guan)的管(guan)徑、方向、高程應(ying)(ying)符(fu)合設計要(yao)求,管(guan)道與井壁銜接處應(ying)(ying)嚴(yan)密。
5.溜槽(cao)。流(liu)槽(cao)與井室同時進行砌筑。流(liu)槽(cao)表面(mian)采用20mm厚l:25水泥(ni)砂漿(jiang)抹面(mian),壓實抹光,與上下游管道(dao)平順一致,以減(jian)少摩阻(zu)。
6.踏步(bu)(bu)安(an)裝。踏步(bu)(bu)可直接鑲嵌于兩(liang)層砌塊之間,用(yong)(yong)切(qie)割機(ji)在設計安(an)裝位置(zhi)切(qie)割數刀(dao),鑿出(chu)槽孔(kong),放(fang)入(ru)踏步(bu)(bu),用(yong)(yong)砼包裹嚴實,同(tong)時調整好踏步(bu)(bu)夾角(jiao),平整度,外露長度。踏步(bu)(bu)安(an)裝,應(ying)隨砌隨安(an),砼凝固前不得踩踏步(bu)(bu)。
7.安(an)裝蓋板、井(jing)(jing)(jing)圈(quan)、井(jing)(jing)(jing)蓋。檢查井(jing)(jing)(jing)砌筑或安(an)裝至規定高度(du)后,應(ying)及時(shi)(shi)澆筑或安(an)裝蓋板、井(jing)(jing)(jing)圈(quan),蓋好井(jing)(jing)(jing)蓋。檢查井(jing)(jing)(jing)施(shi)工完畢后,應(ying)加(jia)強養(yang)護,混凝土及砂漿未達(da)到設計強度(du)前不(bu)得(de)進行(xing)回(hui)填(tian),如有(you)特殊要求,由設計人員確定回(hui)填(tian)時(shi)(shi)間(jian),并提出相應(ying)的(de)技術保障措施(shi)。
三、結語(yu)
隨著(zhu)施(shi)工技術的(de)日(ri)趨(qu)積(ji)累和工程質(zhi)量控制(zhi)標準日(ri)益成熟,以及既有工程的(de)優越(yue)性更好的(de)呈(cheng)現,混凝土模塊磚式檢查(cha)井在地下基礎設施(shi)工程中具有更廣泛的(de)實用價值。
